Hardheid SHORE

Hardheid Shore

Shore hardheid schaal meet de hardheid van elastomeren, sommige kunststoffen, leer en hout. Deze schaal werd ontwikkeld om metingen buiten het laboratorium met een draagbare Shore-hardheidsmeter (bijvoorbeeld voor het meten van de hardheid van de banden van voertuigen).  Het meten is gebaseerd op de weerstand van het monster aan de penetratie van een indruklichaam met  een specifieke geometrische vorm onder een gedefinieerde kracht gegenereerd door een veer. Hardheidstesters Shore zijn gebaseerd op internationale normen die in de individuele nationale normen (ISO, ASTM, DIN, BS, NFT enz.) worden beschreven.

Het einde van het indruklichaam bevindt zich op een afstand van 2,5 mm van het oppervlak van het draagvlak voor een indicatie = 0. Alleen monsters met een bepaalde dikte kunnen daarom worden gecontroleerd. De minimumdikte bedraagt 6 mm (hardheid A) of 3 monsters met een dikte van 2 mm kunnen worden gestapeld om te verkrijgen van 6 mm. Indien de dikte van het monster niet voldoende is, meet U de hardheid van het oppervlak waarop uw monster is geplaatst (tafel van controle, enz...). De verkregen metingen zullen dus onjuist zijn.


Shore TYPE
Meetkracht
Druk
kracht
Indruk
lichaam
Diepte
Max
Dikte van de materiaal
Meetbereik
Norm
Toepassing
A
8,065 N
822 grammes (100 Shore)
12,5 N
35°
2,5 mm
> 6 mm
2+2+2 = 6 mm
10 - 90
10 -90
< 20 Shore D
ISO 7619-1
ASTM D 2240
IS0 868
Kunststof, elastomeer, zachte rubber, Neoprene, Polyester, Leder
D
44,50 N
4536 grammes (100 Shore)
50,0 N
30°
2,5 mm
> 6 mm
2+2+2 = 6 mm
30 - 90
10 - 90
> 90 Shore A
ISO 7619-1
ASTM D 2240
IS0 868
Harde rubber & kunststof
AO
8,065 N
822 gramme (100 Shore)
1000 g
Ø 5 mm
2,5 mm
> 6 mm
< 20 Shore A
ISO 7619-1
Schuimen, vliegwielen, garnituren van auto-interieurs
B
8,065 N
822 grammes (100 Shore)
12,5 N
30°
2,5 mm
> 6 mm
10 - 90
ASTM D 2240
Kunststof, elastomeer harder dat shore A
C
44,50 N
4536 grammes (100 Shore)
50,0 N
35°
2,5 mm
> 6 mm
10 - 90
ASTM D 2240
Kunststof, rubber halfhard, vermijdt om de oppervlakte te markeren.
DO
44,50 N
4536 grammes (100 Shore)
50,0 N
3/32"
2,5 mm
> 6 mm
10 - 90
ASTM D 2240
Dichte korrelige materialen, geweven
O
8,065 N
822 grammes (100 Shore)
12,5 N
3/32"
2,5 mm
> 6 mm
10 - 90
ASTM D 2240
Zeer zachte elastomeren, geweven, zachte korrelige materialen, Nylon, Orlon, Perlon, Rayon, voor lager hardheid dat 20 Shore A.
OO
1,10853N
113 grammes
(100 Shore)
3,924 N
3/32"
2,5 mm
> 6 mm
10 - 90
ASTM D 2240
Schuim en rubber schuim, gel, silicone, menselijke stof
OOO
1,10853N
113 grammes
(100 Shore)

1/2"
2,5 mm
> 6 mm
10 - 90
ASTM D 2240
Gel, schuim en rubber schuim, silicone, hele zacht
M


30°
1,25 mm
>1.27 mm

ASTM D 2240
Dunne materialen
RR
13.832N
1410 grammes
(100 Shore)

1/2"



Buiten norm
Panelen met vezel, kunstmatige bakstenen
CF
89 N
9072 grammes (100 Shore

1/2"



Buiten norm
Vulstof uit schuim
Barcol


26°
Ø 0.157
0,76 mm

0 - 100
ASTM D 2583
Composiet, glasvezelversterkte kunststof, acrylglas, thermoplast, Resopal, Vinyl platten, Cellulose-Acetat, messing, aluminium

Kruip:  als de hardheidsmeter met constante druk op het monster wordt gehandhaafd, zal de opgegeven hardheid met tijd dalen: het indruklichaam heeft de neiging om in het materiaal verder door te dringen. Dit verschijnsel genaamd kruip varieert van een materiaal naar de andere, maar vereist meer stiptheid in de mate dat het belangrijk is: meting van de hardheid na een welomschreven tijd na de toepassing van de belasting, maximale waard...

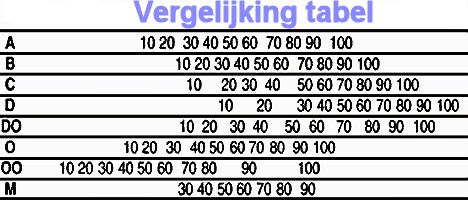

Indicatieve tabel, niet te gebruiken als conversietabel
