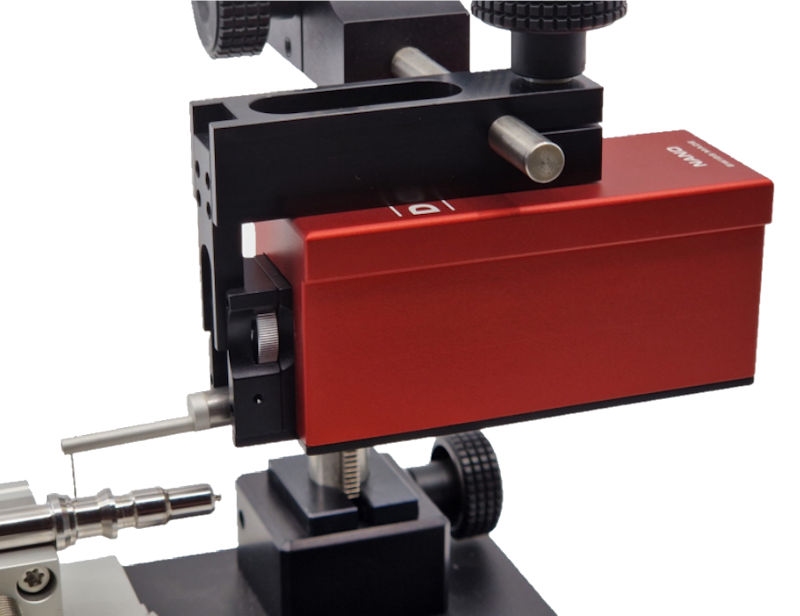

Rugosimètre Nano VH, système d'avance intégré, palpeur SH

Technologie Hall, modèle portable le plus précis du marché, compact

€ 4,275.00 *Les prix sont hors TVA

Code article: NANO/VH

0 étoile(s) sur 0 avis Donnez votre avis

Le Diavite Nano est une version simplifiée du DH-9 avec les mêmes possibilités de mesure, mais pour utilisation à partir d'un PC, d'un laptop ou d'une tablette.

appareil de mesure polyvalent qui répond à toutes les exigences en atelier et en salle de mesure.
de la simple mesure de rugosité sans accessoires directement sur la machine aux mesures en salle de mesure avec un statif, des sondes spéciales, etc.
accessoires multiples.
peut résoudre des tâches de mesure exigeantes sans aucun problème à l'aide de programmes PC en option. Le DIAVITE NANO offre la plus grande flexibilité possible dans l’évaluation de la qualité des surfaces.
capteur de mesure a effet hall ultra linéaire et ultra compact.
livré avec dispositif d'avance intégré VH pour palpeur avec patin uniquement
calibrage automatique avec mémorisation de max 8 palpeurs différents
affichage de la tolérance en cas de dépassement des valeurs mesurées
sauvegarde des conditions de mesure incluant le rapport de test (format : pdf, csv, txt)
grand choix de palpeurs pour solutionner vos mesures spécifiques
menu de programmation simple en plusieurs langues
livré en standard avec programme DIAVITE App regular

Caractéristiques techniques

mesure rugosité
* ISO 21920: Ra, Rz, Rt, Rq, Rsk, Rk, Rp, Rpt, Rv, Rvt, Rpk, Rvk, Rpc, Rmr, Rdl, Rsm,
* ISO 4287 / 13565: Ra, Rz, Rmax, R3z, Rt, Rq, Rsk, Rk, Rp, Rv, Rpk, Rvk, MR1, MR2, RPc, C1, C2, Rmr, C0, Cz, V0, Rdg, RL0, Rsm
* ISO 12085: R, AR, Rx
mesure de profil
* ISO 21920: Pa, Pz, Pt, Pq, Pmr, Ppc
* ISO 4287 / 13565: Pa, Pz, Pt, Pq, Pmr, PPc, Pmax
gamme de mesure
* Ra, Rq: 0~20.00 µm, 0~800 µinch - DIN/ISO
* autres paramètres: 0.00~350.0 µm, 0~14.000 µinch
résolution tous paramètres: 0.01 µm
longueur de mesure réglable: 0.48~16 mm
plage de mesure en Z: environ 450 µm
cutoff Ic: 0.08 / 0.25 / 0.8 / 2.5 mm
course totale It: 0.48 / 1.50 / 4.8 / 15.0 mm
course de mesure Im: 0.40 / 1.25 / 4.0 / 12.5 mm
linéarité: < 2 % sur toute l’étendue de mesure
palpeur standard: pointe diamant, rayon 5 µm, angle 90° (option 2 µm, 60°)
rayon du patin standard: 25 mm
vitesse
* de mesure: 0.25 / 0.5 / 1.0 mm/s
* de retour 1.0 mm/sec.
force de mesure
* du diamant en statique < 0,75 mN
* des appuis du patin < 0.15 N
indication de la position correcte du palpeur
procédure de calibrage automatique sur le Ra sur base de 4 palpages
interface USB-C bidirectionnelle pour
* possibilité de transfert des résultats, des courbes et évaluation de paramètres additionnels
* commande et réglage de tous les paramètres du DIAVITE, permet l’automatisation de la mesure
conditions d’utilisation: température +10 ~ 40°C, humidité <80% sans condensation.
dimensions 148 x 40 x 47 mm
poids 0,700 kg.

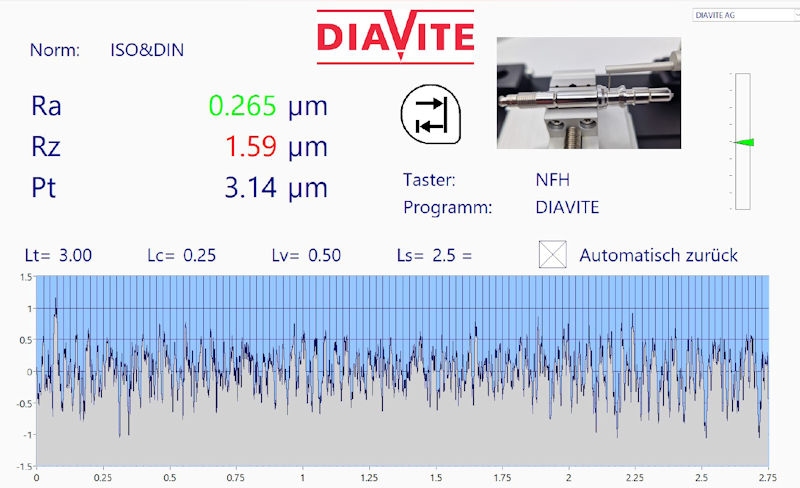

Programme DIAVITE App regular

programmes de mesure pour PC ou tablette tactile Windows, protocoles, export de données en TXT, CSV, PDF vers DIASOFT
disponible en option : module pour imprimante thermique, module pour paramètres W
menus interactifs en multi langues: allemand, anglais, français, italien, espagnol, polonais, chinois

Quantité

Etendue de la livraison

rugosimètre avec alimentation intégrée VH DIAVITE NANO
palpeur standard SH
étalon en métal Ra = 3.00 µm
câble USB de communication et de charge
tournevis
manuel d’instruction
clé USB avec logiciel DIAVITE App regular et mode d'emploi
coffret
protocole de calibrage d'usine et de livraison

Non inclus : PC, ordinateur portable ou tablette !

Accessoires

palpeurs avec patins pour diverses applications
allonges => 1000 mm
étalons de calibrage/ajustage sans ou avec certificat
statif et support pour mesure sur peyites pièces
